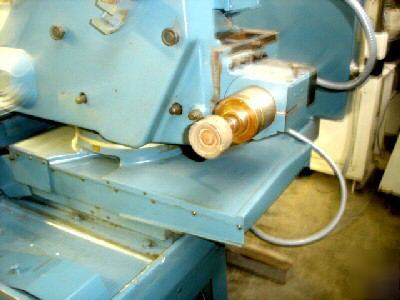

Subject: Jones & shipman 1300-eiu hydraulic universal grinder
Motor Driven With 5.5 HP, 3/60/220/440 Volt Wheelhead Motor. 1 HP, 3/60/220/440 Volt Workhead Motor. 1 HP, 3/60/230/460 Volt Hydraulic Pump Motor.
Type EIU 360 Deg. Swiveling Wheelhead With Rear Mounted Internal Grinding Spindle. The EIU Head Is Set Up For Left Hand External Grinding But Also Allows The Grinding Wheel To Be Mounted On The Right Hand End Of The Spindle If Required. Swivel Table. 360 Deg. Swivel Motorized Variable Speed Workhead. Plunge And Traverse Grinding. Fine Feed Adjustments For Infeed And Table Traverse. Dual Live/Dual Workhead Spindle. Coolant Pump and Tank.
Maximum Length Between Centers: 27"
Maximum Workpiece Weight Between Centers: 220 lbs.
Table Swivel Included Angle (CW): 16 Deg.
Table Swivel Included Angle (CCW): 18 Deg.
No. & Range of Workhead Speeds (6): 40, 60, 090, 140, 210, 320 RPM
Table Travel Speeds (Variable): 3-144 IPM
Travel per Revolution of Handwheel: 0.50"
Crossfeed Handwheel Gradations: .0002"
Grinding Wheel for OD Grinding: 12" x 1" x 5"
Approximate Floor Space: 126" x 54"
